Elektrozawór TECE U1 — jak rozpoznać usterkę i wymienić zawór?

Problemy ze spłukiwaniem pisuaru TECE nie zawsze oznaczają awarię całego modułu elektronicznego. Jednym z elementów, który może ulec zużyciu lub zabrudzeniu, jest elektrozawór odpowiedzialny za dopływ wody.

W systemach TECE Planus U1 elektrozawór współpracuje z modułem sterującym i czujnikiem. Jeżeli system prawidłowo reaguje, ale woda nie dopływa do pisuaru, warto sprawdzić właśnie ten element. W przypadku potwierdzonej awarii często można wymienić sam elektrozawór, bez konieczności wymiany kompletnego modułu.

Przykładem części stosowanej w odpowiednich systemach jest elektrozawór TECE 9820089.

Szybka diagnoza — od czego zacząć?

Sam objaw „pisuar nie spłukuje” nie wystarcza, aby od razu wymieniać elektrozawór. Krótka diagnostyka pozwala uniknąć wymiany sprawnej części.

Jak rozpoznać problem z elektrozaworem?

Na problem z elektrozaworem mogą wskazywać:

• brak dopływu wody podczas cyklu spłukiwania,
• brak otwarcia zaworu mimo prawidłowego działania pozostałych elementów,
• nieregularne spłukiwanie,
• wyraźnie słabszy strumień wody,
• zabrudzenie lub zakamienienie zaworu,
• prawidłowa reakcja czujnika przy jednoczesnym braku dopływu wody.

Podobne objawy mogą jednak powodować również inne elementy systemu. Przyczyną może być zasilanie, czujnik, przewody, moduł sterujący, filtr albo ograniczony dopływ wody.

Dlatego przed zakupem nowej części warto najpierw ustalić, gdzie rzeczywiście znajduje się usterka.

Za co odpowiada elektrozawór w TECE U1?

Elektrozawór jest elementem wykonawczym układu spłukiwania. Jego zadaniem jest otwieranie i zamykanie dopływu wody zgodnie z sygnałem otrzymanym z układu sterującego.

Schemat działania można uprościć do:

czujnik → moduł sterujący → elektrozawór → dopływ wody → spłukiwanie

Po wykryciu użytkownika czujnik przekazuje informację do modułu sterującego. Moduł uruchamia elektrozawór, który otwiera dopływ wody. Po zakończeniu cyklu zawór zamyka przepływ.

Oznacza to, że prawidłowo działający elektrozawór nie rozwiąże problemu, jeżeli wcześniej występuje usterka czujnika, zasilania lub modułu sterującego.

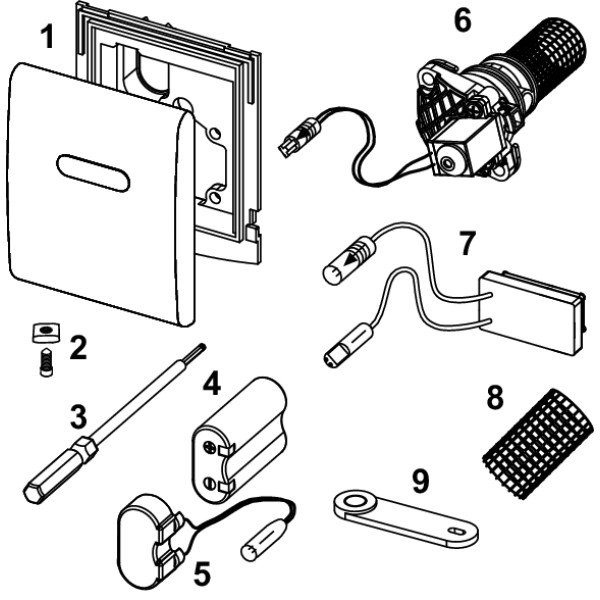

Budowa systemu TECE U1 – schemat i części zamienne

Co sprawdzić przed wymianą elektrozaworu?

1. Dopływ wody

Sprawdź, czy zawór odcinający jest otwarty i czy woda prawidłowo dopływa do urządzenia.

Jeżeli dopływ jest zamknięty lub ograniczony, wymiana elektrozaworu nie usunie problemu.

2. Zasilanie systemu

W zależności od wersji TECE U1 system może być zasilany bateryjnie lub za pomocą zasilacza.

Sprawdź:

• stan baterii,
• zasilacz,
• przewody,
• połączenia elektryczne.

3. Czujnik

Jeżeli czujnik nie wykrywa użytkownika, moduł może nie uruchomić elektrozaworu.

W takim przypadku wymiana zaworu nie będzie właściwą naprawą.

4. Filtr i stan zaworu

Zanieczyszczenia znajdujące się w instalacji wodnej mogą ograniczać przepływ. Warto sprawdzić filtr oraz obecność osadu lub kamienia.

Zabrudzony filtr może powodować słaby przepływ nawet wtedy, gdy sam elektrozawór działa prawidłowo.

Elektrozawór czy filtr — skąd bierze się słaby przepływ?

Słaby strumień wody nie musi oznaczać uszkodzenia elektrozaworu.

Przed wymianą części warto wykluczyć:

• zabrudzony filtr,
• osad w zaworze,
• kamień,
• ograniczony dopływ wody,
• częściowo zamknięty zawór odcinający,
• zanieczyszczenia w instalacji.

Dopiero po sprawdzeniu tych elementów można wiarygodniej ocenić, czy problem dotyczy samego elektrozaworu.

Kiedy wymiana elektrozaworu ma sens?

Wymiana elektrozaworu jest uzasadniona, gdy diagnostyka wskazuje na jego niesprawność, a pozostałe elementy systemu działają prawidłowo.

W szczególności warto rozważyć wymianę, gdy:

• dopływ wody jest prawidłowy,
• zasilanie systemu działa,
• czujnik reaguje,
• moduł sterujący prawidłowo wykonuje swoją funkcję,
• a elektrozawór nie otwiera lub nie zamyka dopływu wody prawidłowo.

W takiej sytuacji wymiana pojedynczego elementu może być prostszym rozwiązaniem niż wymiana całego modułu Planus U1.

W odpowiednich systemach TECE Planus U1 stosowany jest m.in. elektrozawór TECE 9820089. Część należy jednak dobrać na podstawie numeru katalogowego i oznaczenia konkretnego modułu.

Nie masz pewności, czy to właściwa część? Sprawdź oznaczenie modułu albo prześlij zdjęcie wnętrza pisuaru i tabliczki znamionowej — przed zakupem warto potwierdzić zgodność.

Jak wymienić elektrozawór TECE?

Sposób mocowania elektrozaworu może zależeć od konkretnego modułu i wersji urządzenia. Przed rozpoczęciem pracy warto zapoznać się z konstrukcją systemu i oznaczeniami przewodów.

Orientacyjny czas wymiany: około 10–20 minut
Potrzebne: podstawowe narzędzia odpowiednie do zastosowanego mocowania, ewentualnie latarka
Przed rozpoczęciem: zamknij dopływ wody i odłącz zasilanie.

Krok 1. Zamknij dopływ wody

Zamknij zawór odcinający dopływ wody do pisuaru.

Przed demontażem upewnij się, że w instalacji nie ma ciśnienia powodującego wypływ wody po odłączeniu zaworu.

Krok 2. Odłącz zasilanie

Odłącz zasilanie odpowiednie dla zastosowanej wersji systemu.

W przypadku wersji bateryjnej wyjmij baterię zgodnie z konstrukcją modułu. W przypadku zasilania zewnętrznego odłącz zasilacz.

Krok 3. Uzyskaj dostęp do modułu

Zdemontuj płytkę uruchamiającą lub element osłonowy umożliwiający dostęp serwisowy.

Jeżeli elektrozawór jest dostępny przez otwór rewizyjny, nie ma potrzeby demontażu stelaża. Zakres prac zależy jednak od konkretnej zabudowy i konstrukcji urządzenia.

Krok 4. Zrób zdjęcie połączeń

Przed odłączeniem przewodów wykonaj zdjęcie ich ułożenia i sposobu podłączenia.

To prosty sposób na zachowanie informacji potrzebnych podczas montażu nowego elementu.

Krok 5. Zdemontuj stary elektrozawór

Odłącz przewody oraz połączenie elektrozaworu z instalacją wodną zgodnie z konstrukcją zastosowanego modułu.

Podczas demontażu zwróć uwagę na:

• sposób mocowania,
• filtr,
• stan gniazda zaworu,
• obecność osadu lub kamienia.

Jeżeli elementy są mocno zabrudzone, warto usunąć zanieczyszczenia przed montażem nowego zaworu.

Krok 6. Zamontuj nowy elektrozawór

Umieść nowy elektrozawór w miejscu fabrycznego elementu.

Przewody podłącz zgodnie z oznaczeniami na module i sposobem zastosowanym w danym systemie.

Nie podłączaj przewodów „na oko”. Podobny wygląd elektrozaworu nie oznacza, że jest on przeznaczony do konkretnego modułu TECE.

Krok 7. Otwórz wodę i wykonaj test

Po zakończeniu montażu:

1. otwórz zawór odcinający,
2. sprawdź szczelność połączeń,
3. podłącz zasilanie,
4. wykonaj testowe spłukiwanie.

Jeżeli urządzenie nadal nie działa prawidłowo, należy ponownie sprawdzić zasilanie, czujnik, przewody, dopływ wody oraz moduł sterujący.

Czy trzeba wymieniać cały moduł TECE U1?

Nie zawsze.

Jeżeli uszkodzony jest wyłącznie elektrozawór, a elektronika, czujnik i zasilanie działają prawidłowo, można wymienić sam zawór.

Wymiana kompletnego modułu ma sens dopiero wtedy, gdy diagnostyka wskazuje na uszkodzenie elektroniki albo innego elementu, którego nie można wymienić osobno.

Dlatego przy awarii nie warto automatycznie kupować całego modułu. Najpierw należy ustalić, który element rzeczywiście nie działa.

Jak dobrać właściwy elektrozawór TECE?

Najważniejsze przy doborze są numer katalogowy oraz oznaczenie systemu i modułu.

Nie należy wybierać części wyłącznie na podstawie:

• kształtu,
• koloru,
• liczby przewodów,
• ogólnego podobieństwa.

W systemach TECE mogą występować elektrozawory wyglądające podobnie, ale przeznaczone do różnych urządzeń.

Przykładem jest elektrozawór TECE U1 9820089, który należy dobierać do odpowiedniej wersji systemu Planus U1.

Dlatego przed zakupem sprawdź numer zamontowanego modułu oraz numer katalogowy części.

Najczęstsze błędy przy wymianie elektrozaworu

1. Dobór części tylko po wyglądzie

Podobny kształt nie oznacza kompatybilności. Elektrozawór należy dobierać po numerze katalogowym i systemie.

2. Brak odcięcia wody

Demontaż elementu instalacji wodnej przy otwartym dopływie może spowodować wyciek.

3. Praca przy podłączonym zasilaniu

Przed rozpoczęciem prac odłącz zasilanie systemu odpowiednie dla jego wersji.

4. Pominięcie diagnostyki

Jeżeli problem powoduje czujnik, zasilanie lub moduł sterujący, wymiana sprawnego elektrozaworu nie usunie usterki.

5. Brak kontroli szczelności

Po przywróceniu dopływu wody zawsze sprawdź połączenia i miejsce montażu zaworu.

6. Pominięcie filtra i zanieczyszczeń

Jeżeli przyczyną problemu jest zabrudzenie układu, sama wymiana zaworu może nie wystarczyć.

FAQ — elektrozawór TECE U1

Czy wymiana elektrozaworu TECE wymaga demontażu stelaża?

Nie zawsze. Jeżeli zawór jest dostępny przez otwór rewizyjny, stelaża nie trzeba demontować. Dostęp zależy jednak od konkretnej zabudowy i zastosowanego systemu.

Czy brak spłukiwania zawsze oznacza awarię elektrozaworu?

Nie. Przyczyną może być również zasilanie, czujnik, przewody, moduł sterujący, dopływ wody lub zabrudzony filtr.

Co może powodować słaby strumień wody?

Przyczyną może być zabrudzony filtr, osad, ograniczony dopływ wody albo problem z elektrozaworem. Przed wymianą części warto sprawdzić cały tor dopływu.

Czy można wymienić tylko elektrozawór?

Tak, jeżeli konstrukcja konkretnego systemu umożliwia jego wymianę, a diagnostyka potwierdzi, że to właśnie zawór jest przyczyną problemu.

Czy elektrozawór TECE można dobrać po wyglądzie?

Nie jest to bezpieczny sposób doboru. Najlepiej kierować się numerem katalogowym oraz oznaczeniem systemu i modułu.

Jak sprawdzić, jaki elektrozawór znajduje się w pisuarze?

Sprawdź oznaczenie modułu oraz numer zamontowanego zaworu. Jeżeli oznaczenia są niewidoczne, pomocne będzie zdjęcie wnętrza urządzenia i tabliczki znamionowej.

Czy TECE 9820089 pasuje do każdego pisuaru TECE?

Nie. TECE 9820089 jest częścią przeznaczoną do odpowiednich systemów Planus U1. Przed zakupem należy potwierdzić zgodność z konkretnym modułem.

Podsumowanie

Elektrozawór jest jednym z najważniejszych elementów układu doprowadzającego wodę w elektronicznych systemach spłukiwania TECE. Jego awaria może powodować brak dopływu wody, słabe lub nieregularne spłukiwanie, ale podobne objawy mogą mieć również inne przyczyny.

Dlatego najlepsza kolejność to diagnostyka → identyfikacja modułu → dobór właściwej części → wymiana → test działania.

W systemach TECE Planus U1 odpowiednią częścią może być m.in. elektrozawór TECE 9820089, ale przed zakupem należy potwierdzić jego zgodność z konkretnym modułem.
