Zawór odcinający TECE Base – stary typ, dobór zamiennika i wymiana

Zawór odcinający w spłuczce podtynkowej TECE Base umożliwia odcięcie dopływu wody do zbiornika. Jest potrzebny przede wszystkim podczas prac serwisowych, takich jak wymiana zaworu napełniającego, zaworu spustowego lub innych elementów znajdujących się wewnątrz spłuczki.

Problem pojawia się najczęściej w starszych stelażach TECE Base, w których zastosowano zawór odcinający starego typu. Jeżeli taki zawór jest uszkodzony lub niedostępny w sprzedaży, nie zawsze wystarczy kupić nowy zawór o podobnym wyglądzie.

Najpierw należy sprawdzić model stelaża, numer starego zaworu oraz sposób jego montażu.

Jak dobrać zawór odcinający do spłuczki TECE Base?

Dobór zaworu odcinającego TECE Base najlepiej rozpocząć od identyfikacji części znajdującej się w spłuczce.

Samo określenie „TECE Base” może nie wystarczyć do prawidłowego dobrania części. Starsze wersje spłuczek mogą różnić się zastosowanymi elementami oraz sposobem ich montażu.

Przed zakupem warto sprawdzić:

• numer katalogowy starego zaworu,
• oznaczenie lub model stelaża,
• konstrukcję starego zaworu,
• sposób jego mocowania,
• sposób podłączenia,
• czy producent przewidział oficjalny zestaw zamienny.

Jeżeli na starym zaworze znajduje się numer katalogowy, warto go zapisać. Jest to jedna z najważniejszych informacji przy poszukiwaniu odpowiedniej części.

Zawór odcinający TECE Base – stary typ

W starszych spłuczkach TECE Base można spotkać rozwiązania, które różnią się od obecnie stosowanych zaworów.

Dlatego przy wymianie starego zaworu nie należy kierować się wyłącznie jego wyglądem.

Podobne elementy mogą różnić się:

• sposobem mocowania,
• wymiarami,
• konstrukcją,
• sposobem podłączenia,
• wymaganym adapterem.

Najbezpieczniejszą metodą jest identyfikacja starego zaworu po numerze katalogowym oraz sprawdzenie przewidzianego rozwiązania zamiennego.

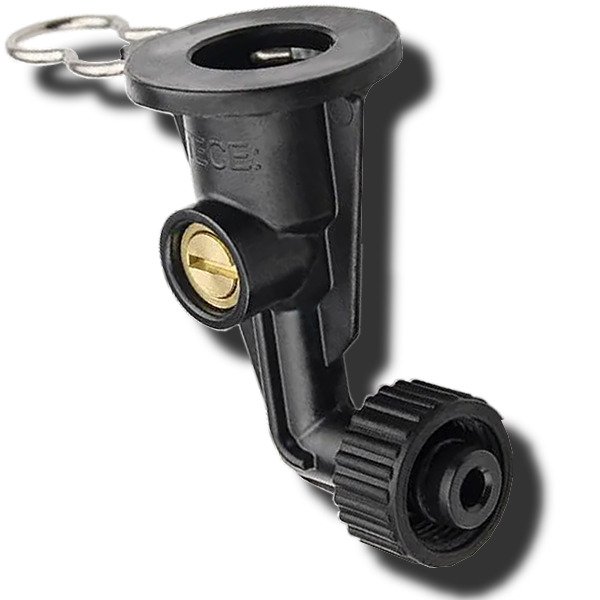

TECE 9820237 – wycofany zawór odcinający

Przykładem starszego zaworu odcinającego stosowanego w wybranych wersjach TECE Base jest TECE 9820237.

Ten zawór został wycofany z produkcji. Oznacza to, że w przypadku awarii nie należy szukać wyłącznie identycznej części, ale sprawdzić, jakie rozwiązanie zamienne przewidziano dla danej wersji spłuczki.

W odpowiednich starszych wersjach TECE Base zastosowanie znajduje rozwiązanie składające się z dwóch elementów:

• TECE 9820485 – adapter zaworu odcinającego
• TECE 9820492 – zawór odcinający M30, Typ 2

Czyli:

TECE 9820237 → TECE 9820485 + TECE 9820492

Ważne: sam adapter 9820485 nie zastępuje zaworu 9820237. Jeżeli dana wersja spłuczki wymaga adaptera, należy zastosować adapter razem z nowym zaworem.

Dlaczego potrzebny jest adapter TECE 9820485?

Nowy zawór odcinający TECE 9820492 ma inną konstrukcję niż wycofany zawór 9820237.

W odpowiednich starszych wersjach TECE Base potrzebny jest więc adapter 9820485, który pełni funkcję elementu przejściowego.

Adapter umożliwia zastosowanie nowego rozwiązania w miejscu przewidzianym wcześniej dla starego zaworu.

Dlatego przed zakupem należy sprawdzić, czy w konkretnej wersji spłuczki potrzebny jest:

sam zawór

czy:

zawór + adapter.

W przypadku rozwiązania dla odpowiednich starszych wersji TECE Base:

9820485 + 9820492

stanowią komplet potrzebny do zastosowania nowego rozwiązania.

Czy każdy zawór TECE Base pasuje do każdej spłuczki?

Nie należy tego zakładać.

Nawet jeżeli dwa stelaże należą do serii TECE Base, mogą różnić się zastosowanymi elementami.

Dlatego przed zamówieniem zaworu należy sprawdzić:

1. model stelaża,
2. numer starego zaworu,
3. sposób jego montażu,
4. dostępne rozwiązanie zamienne.

Jeżeli nie można znaleźć numeru części, pomocne może być zdjęcie starego zaworu oraz elementów znajdujących się wewnątrz spłuczki.

Jak rozpoznać stary zawór odcinający TECE Base?

Jeżeli nie wiesz, jaki zawór znajduje się w Twojej spłuczce, rozpocznij od zdjęcia przycisku spłukującego i uzyskania dostępu do otworu rewizyjnego.

Sprawdź oznaczenie starego zaworu

Jeżeli na zaworze znajduje się numer katalogowy, zapisz go.

Przykładowo numer 9820237 wskazuje na starszy, wycofany zawór odcinający TECE Base.

Sprawdź oznaczenie stelaża

Warto również ustalić model stelaża. Sama informacja „TECE Base” może być niewystarczająca do dobrania części.

Zrób zdjęcie

Jeżeli nie ma czytelnego numeru katalogowego, zdjęcie starego zaworu może pomóc w identyfikacji.

Najlepiej sfotografować:

• cały zawór,
• miejsce jego mocowania,
• przyłącze,
• widoczne oznaczenia.

Jak wymienić zawór odcinający TECE Base?

Wymiana zaworu odcinającego odbywa się przez otwór rewizyjny. Nie ma potrzeby rozkuwania ściany, jeżeli dostęp do mechanizmu jest prawidłowo wykonany.

1. Zamknij dopływ wody

Przed rozpoczęciem pracy należy zamknąć dopływ wody do spłuczki.

Następnie spłucz wodę, aby opróżnić zbiornik i zmniejszyć ciśnienie w instalacji.

2. Zdemontuj przycisk spłukujący

Zdejmij przycisk oraz elementy znajdujące się za nim, aby uzyskać dostęp do wnętrza spłuczki.

Sposób demontażu zależy od zastosowanego przycisku i konkretnej wersji stelaża.

3. Zlokalizuj zawór odcinający

Znajdź zawór doprowadzający wodę do spłuczki.

Przed jego demontażem warto sprawdzić numer katalogowy oraz wykonać zdjęcie obecnego rozwiązania.

Jeżeli znajduje się tam zawór 9820237, sprawdź, czy dla tej wersji TECE Base przewidziano zestaw 9820485 + 9820492.

4. Odłącz połączenia

Ostrożnie odłącz elementy połączone z zaworem.

Nie należy używać nadmiernej siły. Elementy znajdujące się wewnątrz spłuczki mogą być wykonane z tworzywa i ich uszkodzenie może skomplikować naprawę.

5. Zdemontuj stary zawór

Po odłączeniu odpowiednich połączeń można zdemontować stary zawór odcinający.

W przypadku starszych rozwiązań należy zwrócić uwagę na sposób jego mocowania.

6. Zamontuj nowy zawór lub zestaw zamienny

Jeżeli producent przewidział zastosowanie zestawu zamiennego dla starego zaworu 9820237, należy zastosować:

TECE 9820485 – adapter

oraz

TECE 9820492 – zawór odcinający M30, Typ 2.

Adapter należy zamontować zgodnie z jego konstrukcją, a następnie zamontować nowy zawór.

7. Sprawdź szczelność

Po zamontowaniu wszystkich elementów należy sprawdzić połączenia.

Następnie powoli otwórz dopływ wody i obserwuj miejsce montażu.

Jeżeli nie ma przecieków, można kontynuować składanie elementów rewizyjnych.

8. Wykonaj próbne spłukanie

Po napełnieniu zbiornika wykonaj kilka próbnych spłukań.

Sprawdź, czy:

• zawór jest szczelny,
• dopływ wody działa prawidłowo,
• nie pojawiają się wycieki,
• wszystkie elementy działają prawidłowo.

Czy wymiana zaworu TECE Base wymaga kucia ściany?

Nie.

Zawór odcinający jest elementem serwisowym znajdującym się w obrębie spłuczki. Dostęp do niego uzyskuje się przez otwór rewizyjny po zdjęciu przycisku.

Prawidłowo wykonana wymiana zaworu nie powinna wymagać rozkuwania ściany.

Jeżeli dostęp do zaworu jest utrudniony, należy najpierw ustalić konstrukcję konkretnego stelaża i sposób wykonania instalacji.

Ile trwa wymiana zaworu odcinającego?

Sama wymiana może być stosunkowo szybka, ale czas pracy zależy od:

• modelu stelaża,
• rodzaju starego zaworu,
• dostępu do elementu,
• stanu połączeń,
• konieczności zastosowania adaptera.

Dlatego przed rozpoczęciem pracy warto najpierw prawidłowo zidentyfikować część i przygotować kompletny zestaw zamienny.

Najczęstsze błędy przy wymianie zaworu

Zakup części tylko na podstawie wyglądu

Podobny wygląd nie gwarantuje kompatybilności.

Brak sprawdzenia numeru starego zaworu

Jeżeli na części znajduje się numer katalogowy, warto go wykorzystać.

Zakup samego nowego zaworu

Jeżeli producent przewidział adapter, sam zawór może nie wystarczyć.

Brak sprawdzenia modelu stelaża

Informacja „TECE Base” może nie wystarczyć do jednoznacznego doboru części.

Rozpoczęcie demontażu bez przygotowania zamiennika

Przed rozebraniem spłuczki warto mieć już przygotowaną odpowiednią część lub kompletny zestaw.

Jak dobrać zawór TECE Base – szybka instrukcja

Jeżeli potrzebujesz zaworu odcinającego do starszej spłuczki TECE Base, postępuj według kilku prostych kroków:

1. Sprawdź model stelaża.

2. Odczytaj numer starego zaworu.

3. Sprawdź, czy dany zawór jest nadal produkowany.

4. Jeżeli został wycofany, sprawdź przewidziany zamiennik.

5. Sprawdź, czy zamiennik wymaga adaptera.

6. Kup kompletny zestaw potrzebny do montażu.

7. Dopiero wtedy rozpocznij wymianę.

Takie postępowanie pozwala ograniczyć ryzyko zakupu niepasującej części.

Potrzebujesz pomocy w doborze zaworu?

Jeżeli masz starszą spłuczkę TECE Base i nie wiesz, jaki zawór odcinający będzie odpowiedni, przygotuj numer stelaża oraz zdjęcie starego zaworu.

Jeżeli na części znajduje się numer katalogowy, również warto go podać.

Na podstawie tych informacji można łatwiej ustalić, czy potrzebny jest pojedynczy zawór, czy zestaw składający się z zaworu i adaptera.

Poradniki

• Jak rozpoznać model spłuczki TECE i dobrać odpowiednie części zamienne? – poradnik pomaga ustalić model spłuczki, zawór oraz właściwe części potrzebne do naprawy.
• Cieknie spłuczka TECE – najczęstsze przyczyny i naprawa – sprawdź, co może powodować przeciek oraz jak prawidłowo zdiagnozować i usunąć usterkę.

FAQ – zawór odcinający TECE Base

Jaki zawór odcinający pasuje do TECE Base?

Zależy to od wersji stelaża oraz zastosowanego wcześniej zaworu. Przed zakupem należy sprawdzić model stelaża i numer starego elementu.

Jaki jest zamiennik zaworu TECE 9820237?

W odpowiednich starszych wersjach TECE Base stosuje się adapter 9820485 oraz zawór odcinający 9820492.

Czy sam TECE 9820492 zastępuje zawór 9820237?

Jeżeli dana wersja TECE Base wymaga adaptera, należy zastosować 9820492 razem z 9820485.

Do czego służy adapter TECE 9820485?

Adapter jest elementem przejściowym, który umożliwia zastosowanie nowego rozwiązania w odpowiedniej starszej wersji spłuczki.

Czy zawór TECE Base można wymienić bez kucia ściany?

Tak. Dostęp do zaworu uzyskuje się przez otwór rewizyjny spłuczki, dlatego prawidłowa wymiana elementu serwisowego nie wymaga rozkuwania ściany.

Jak rozpoznać stary zawór TECE Base?

Najlepiej sprawdzić numer katalogowy starego zaworu oraz oznaczenie stelaża. Jeżeli numeru nie można odczytać, pomocne może być zdjęcie części.
