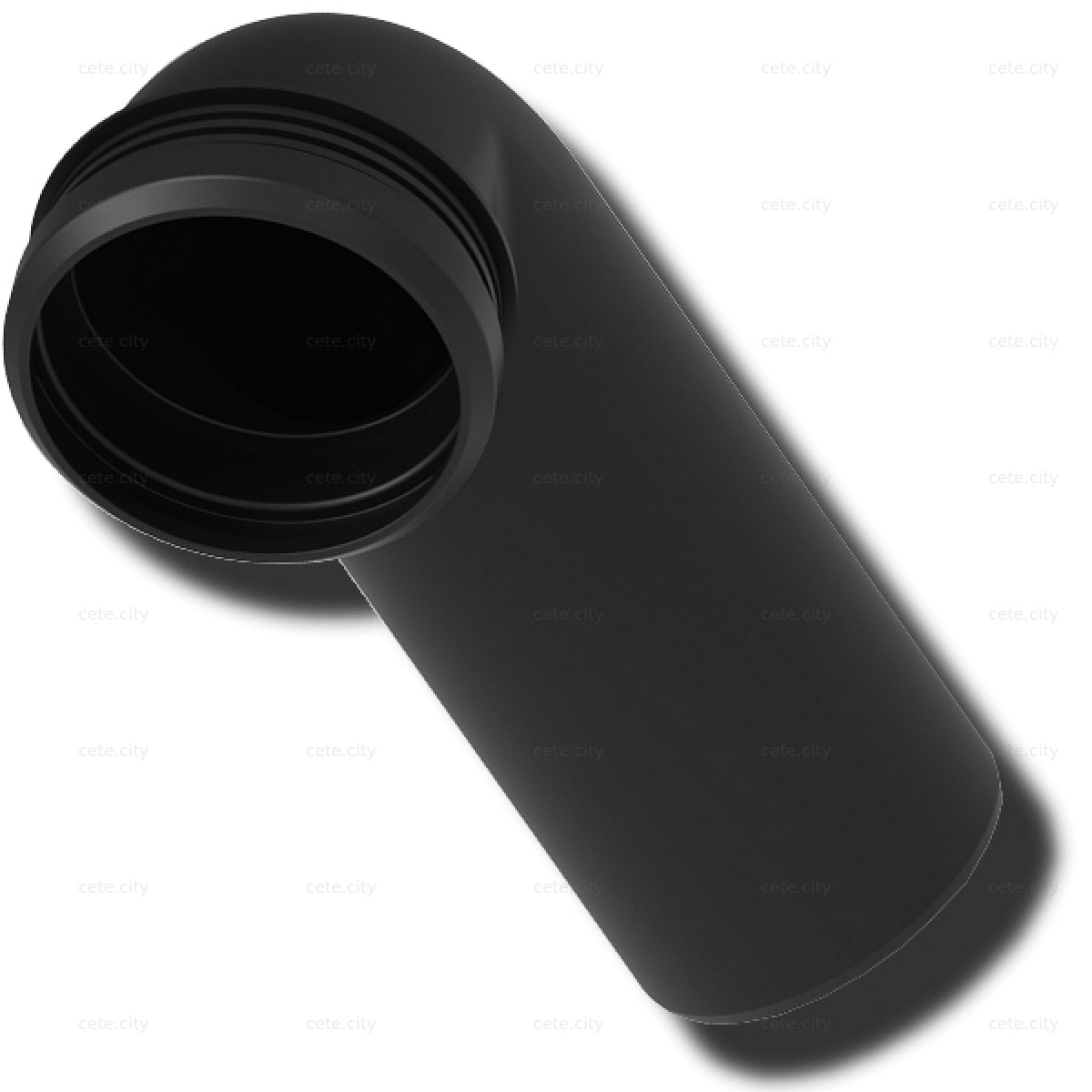

Oryginalne kolano odpływowe TECEprofil 9820134 służy do połączenia odpowiedniego stelaża lub modułu WC TECE z rurą kanalizacyjną DN 90. Kolano zmienia kierunek odpływu o 90°, ma przyłącza DN 90/90 i jest wykonane z polipropylenu (PP).

Trzystopniowa regulacja głębokości umożliwia osadzenie kolana w jednej z trzech przewidzianych pozycji. Ułatwia to dopasowanie położenia odpływu do konstrukcji stelaża i przebiegu instalacji — nie jest to regulacja płynna i nie zastępuje prawidłowego ustawienia modułu WC.

Zakres tej oferty obejmuje kolano z uszczelką przyłącza. Uszczelka jest również dostępna jako oddzielna część serwisowa TECE 9820139, dzięki czemu w razie jej zużycia nie zawsze trzeba wymieniać całe kolano.

Ważne przed zakupem: część 9820134 nie jest uniwersalnym kolanem do każdego stelaża ani do każdej instalacji DN 90. Należy sprawdzić numer dotychczasowej części lub rozpiski TECE, średnicę odpływu oraz sposób mocowania kolana w danym stelażu.

Najważniejsze zalety kolana TECE 9820134

• Oryginalna część TECE przeznaczona do odpowiednich modułów WC.
• DN 90/90 i kąt 90° — jasno określona geometria przyłącza odpływowego.
• Trzystopniowa regulacja głębokości ułatwiająca ustawienie kolana w przewidzianym zakresie.
• Wykonanie z PP — materiału powszechnie stosowanego w instalacjach kanalizacji sanitarnej.
• Uszczelka w zestawie oraz możliwość zamówienia samej uszczelki serwisowej 9820139.
• Możliwość doboru oddzielnych elementów mocujących i redukcji odpowiednio do wersji stelaża oraz średnicy dalszej instalacji.

Parametry techniczne

Zastosowanie i kompatybilność

Kolano TECE 9820134 jest przeznaczone do odpowiednich modułów WC do zabudowy suchej i innych konfiguracji stelaży TECE, w których dokumentacja części wskazuje właśnie numer 9820134. Łączy część odpływową modułu WC z instalacją kanalizacyjną DN 90 i zapewnia zmianę kierunku odpływu o 90°.

O zgodności nie decyduje wyłącznie średnica rury. Przed zakupem sprawdź jednocześnie:

• numer starego kolana albo numer wskazany w rozpisce części stelaża,
• średnicę przyłącza odpływowego — DN 90/90,
• kąt i kształt dotychczasowego elementu,
• sposób mocowania kolana w ramie stelaża,
• średnicę rury kanalizacyjnej za kolanem i ewentualną potrzebę zastosowania redukcji.

Nie dobieraj części tylko na podstawie koloru lub podobnego wyglądu. Czarne kolana o zbliżonym kształcie mogą różnić się średnicą, geometrią, zakresem regulacji albo współpracującym uchwytem.

Trzystopniowa regulacja głębokości — co oznacza?

Konstrukcja kolana pozwala ustawić je w jednej z trzech przewidzianych pozycji głębokości. Rozwiązanie pomaga dopasować przebieg odpływu w zakresie określonym przez konstrukcję stelaża. Regulacja nie zmienia średnicy DN 90 ani kąta 90° i nie służy do kompensowania błędnie ustawionej ramy lub naprężeń instalacji.

Przed trwałym zamocowaniem wybierz pozycję, w której kolano jest prawidłowo osadzone, współpracuje z właściwym uchwytem i łączy się z rurą bez bocznego naprężenia. Nie należy samodzielnie przerabiać stref regulacyjnych, wiercić kolana ani podgrzewać go w celu zmiany geometrii.

Uszczelka kolana DN 90

Uszczelka osadzona w przyłączu odpowiada za szczelność połączenia kielichowego. W tej ofercie kolano jest dostarczane z uszczelką. Oddzielny numer TECE 9820139 oznacza serwisową możliwość zakupu samego uszczelnienia, a nie inny wariant kolana.

Przed montażem sprawdź, czy uszczelka:

• znajduje się we właściwym rowku i nie jest skręcona,
• nie ma przecięć, spłaszczeń ani innych uszkodzeń,
• jest czysta, podobnie jak powierzchnia wsuwanej rury,
• nie została wypchnięta lub podwinięta podczas łączenia.

Jeżeli samo kolano jest nieuszkodzone, a nieszczelność wynika ze zużycia uszczelnienia, właściwym elementem serwisowym może być uszczelka kolana odpływowego DN 90 TECE 9820139.

Jak dobrać kolano odpływowe do stelaża TECE?

1. Odczytaj numer części. Najpewniejszym potwierdzeniem jest numer 9820134 na starym elemencie albo w dokumentacji konkretnego stelaża.
2. Sprawdź średnicę. To kolano ma dwa przyłącza nominalne DN 90.
3. Porównaj geometrię. Potwierdź kąt 90°, długość i położenie stref regulacyjnych względem starego elementu.
4. Zweryfikuj mocowanie. Uchwyt i spinka zależą od wersji oraz okresu produkcji stelaża.
5. Sprawdź dalszą instalację. Jeśli rura kanalizacyjna ma inną średnicę, może być potrzebna oddzielnie dobrana redukcja.

W odpowiednich rozpiskach części TECE występują różne warianty mocowania: w starszych konfiguracjach spotykane są elementy 9820041 i 9820042, natomiast w nowszych stelażach, produkowanych od 04/2017, występuje kompletny uchwyt 9820348. Data nie powinna być jedynym kryterium — zawsze należy potwierdzić model stelaża i jego dokumentację części.

Ogólne wskazówki montażowe

Montaż należy wykonać zgodnie z dokumentacją TECE, projektem instalacji oraz zasadami wykonywania kanalizacji sanitarnej. Poniższe punkty są wskazówkami ogólnymi i nie zastępują instrukcji właściwego modułu WC.

1. Porównaj nowe kolano ze zdemontowaną częścią i potwierdź numer, średnicę oraz sposób zamocowania.
2. Przed trwałym montażem ustaw jedną z trzech przewidzianych pozycji głębokości i wykonaj próbne dopasowanie.
3. Oczyść powierzchnie łączonych elementów oraz skontroluj prawidłowe ułożenie uszczelki.
4. Jeśli jest to wymagane, użyj środka poślizgowego dopuszczonego przez producenta rur i uszczelnień. Nie stosuj przypadkowych olejów ani smarów mineralnych.
5. Wsuń element osiowo, tak aby nie podwinąć uszczelki, a następnie zamocuj kolano właściwym uchwytem bez wymuszania położenia.
6. Sprawdź, czy rura za kolanem ma prawidłowy przebieg, podparcie i spadek wynikający z projektu instalacji.
7. Przed zakryciem instalacji wykonaj kontrolę szczelności i stabilności wszystkich połączeń.

Nie montuj kolana pod naprężeniem. Wymuszone ustawienie może obciążać kielich, uszczelkę, uchwyt albo dalszy odcinek rury. Jeśli elementy nie dają się połączyć osiowo, należy ponownie sprawdzić położenie stelaża, wybrany stopień regulacji i średnice instalacji.

Co sprawdzić przy problemach z odpływem?

Wilgoć lub przeciek przy połączeniu

Sprawdź położenie i stan uszczelki 9820139, czystość powierzchni, głębokość wsunięcia rury oraz ewentualne pęknięcie kielicha. Sama wymiana kolana nie pomoże, jeżeli przyczyną jest źle ułożona lub uszkodzona uszczelka.

Kolano porusza się w stelażu

Zweryfikuj uchwyt, spinkę i sposób osadzenia w ramie. Różne generacje stelaży mogą korzystać z innych elementów mocujących, dlatego nie należy dobierać uchwytu wyłącznie na podstawie wyglądu.

Kolano nie dochodzi do rury kanalizacyjnej

Sprawdź wybrany stopień regulacji głębokości, ustawienie stelaża, przebieg rury oraz jej średnicę. Nie należy dociągać elementów siłą ani traktować trzystopniowej regulacji jako korekty dowolnej odległości.

Instalacja ma inną średnicę niż DN 90

Potrzebna może być odpowiednia redukcja, na przykład TECE 9820136 w przewidzianej dla niej konfiguracji. Redukcję dobiera się oddzielnie do rzeczywistej średnicy i systemu rury — nie należy wykonywać nieszczelnych połączeń prowizorycznych.

Odpływ działa wolno lub regularnie się zatyka

Przyczyną może być nie tylko kolano, lecz także nieprawidłowy spadek, zwężenie, ciało obce albo niedrożność dalszego odcinka kanalizacji. Przed wymianą części warto ustalić miejsce problemu.

Elementy powiązane

• TECE 9820139 — uszczelka kolana odpływowego DN 90; część serwisowa do wymiany samego uszczelnienia.
• TECE 9820136 — redukcja przyłączeniowa; stosowana, gdy konfiguracja instalacji wymaga przejścia z DN 90 na większą średnicę. Wymaga oddzielnego doboru.
• TECE 9820041 — uchwyt kolana oraz TECE 9820042 — spinka uchwytu; elementy spotykane w odpowiednich starszych konfiguracjach.
• TECE 9820348 — kompletny uchwyt do kolana; stosowany w odpowiednich nowszych stelażach. Przed zamówieniem potwierdź model i datę produkcji modułu.
• TECE 9820057 — komplet prostek przyłączeniowych do WC; elementy przyłączenia miski WC, dobierane zgodnie z konfiguracją modułu.

Elementy powiązane nie są automatycznie częścią zestawu z kolanem. Zamawiaj je tylko wtedy, gdy wymagają tego stan instalacji, dokumentacja stelaża albo zakres wykonywanej naprawy.

Nie masz pewności? Pomożemy dobrać część ze zdjęcia

Prześlij zdjęcie całego dolnego fragmentu stelaża, dotychczasowego kolana, sposobu jego mocowania, widocznych oznaczeń oraz rury kanalizacyjnej. Bezpłatnie pomożemy sprawdzić, czy właściwą częścią jest TECE 9820134 i czy potrzebujesz dodatkowej uszczelki, uchwytu albo redukcji.

Skontaktuj się z nami: 726 025 080, 515 080 025 lub multimal@gmail.com.

Najczęstsze pytania

Czym jest TECE 9820134?

To oryginalne kolano odpływowe / kolanko przyłączeniowe WC 90° o przyłączach DN 90/90, wykonane z PP. Służy do połączenia odpowiedniego modułu WC TECE z rurą kanalizacyjną DN 90.

Czy kolano 9820134 pasuje do każdego stelaża TECE?

Nie. Zgodność należy potwierdzić na podstawie numeru starej części lub dokumentacji konkretnego stelaża, średnicy odpływu i sposobu mocowania. Sama obecność rury DN 90 nie gwarantuje dopasowania.

Czy uszczelka jest w zestawie?

Tak. Zakres tej oferty obejmuje kolano z uszczelką przyłącza. Oryginalna uszczelka jest również dostępna oddzielnie pod numerem TECE 9820139 jako część serwisowa.

Czy uchwyt kolana jest w komplecie?

Nie. Elementy mocujące są dobierane oddzielnie, jeśli wymagają wymiany. W zależności od wersji stelaża mogą występować starsze elementy 9820041 i 9820042 albo kompletny uchwyt 9820348 stosowany w odpowiednich nowszych konfiguracjach.

Jak działa trzystopniowa regulacja głębokości?

Kolano można osadzić w jednej z trzech przewidzianych pozycji. Regulacja jest stopniowa, a nie płynna. Pozwala dopasować położenie odpływu w zakresie przewidzianym przez konstrukcję stelaża.

Czy kolano można podłączyć bezpośrednio do większej rury kanalizacyjnej?

Nie należy łączyć różnych średnic bez właściwego elementu przejściowego. Jeśli instalacja za kolanem ma większą średnicę, może być potrzebna oddzielnie dobrana redukcja, na przykład TECE 9820136 w odpowiedniej konfiguracji.

Czy wymiana kolana zawsze jest możliwa bez naruszania zabudowy?

Nie można tego zagwarantować. Zakres dostępu zależy od konstrukcji stelaża, przebiegu kanalizacji i sposobu wykonania zabudowy. Często konieczne jest co najmniej zdemontowanie miski WC, a w części instalacji może być potrzebny szerszy dostęp serwisowy.

Jak upewnić się, że zamawiam właściwe kolano?

Sprawdź numer 9820134, przyłącza DN 90/90, kąt 90° i typ mocowania. Jeśli nie masz pewności, prześlij nam zdjęcia starego kolana, uchwytu, oznaczeń stelaża i rury — pomożemy zweryfikować część przed zakupem.

Czy TECE 9820134 jest oryginalną częścią producenta?

Tak. Jest to oryginalne kolano odpływowe TECE o numerze katalogowym 9820134 i numerze EAN/GTIN 4027255023123.

Co oznacza oznaczenie DN 90/90?

Oznaczenie informuje, że kolano ma nominalne przyłącza DN 90 po obu stronach. Nie należy utożsamiać samego oznaczenia DN z dowolną zmierzoną średnicą zewnętrzną rury — zgodność trzeba ocenić według systemu przyłączeniowego.

Z jakiego materiału wykonano kolano?

Kolano TECE 9820134 jest wykonane z polipropylenu, oznaczanego skrótem PP. Jest to materiał powszechnie stosowany w elementach kanalizacji sanitarnej.

Czy TECE 9820134 i TECE 9820139 to ten sam produkt?

Nie. Numer 9820134 oznacza kompletne kolano odpływowe opisane w tej ofercie, natomiast 9820139 jest numerem oddzielnie dostępnej uszczelki serwisowej do kolana DN 90.

Czy redukcja TECE 9820136 znajduje się w zestawie?

Nie. Redukcja jest oddzielnym elementem i należy ją zamówić tylko wtedy, gdy wymaga tego średnica dalszego odcinka instalacji. Przed zakupem trzeba potwierdzić rzeczywisty typ i wymiary rury kanalizacyjnej.

Czy można ponownie wykorzystać starą uszczelkę?

Tylko wtedy, gdy ma właściwy wymiar, nie jest stwardniała, odkształcona, przecięta ani w inny sposób uszkodzona. Ze względu na ryzyko późniejszej nieszczelności każdą używaną uszczelkę należy dokładnie skontrolować. Oryginalna uszczelka serwisowa do tego kolana ma numer 9820139.

Czy kolano można skrócić albo podgrzać, aby zmienić jego kształt?

Nie należy samodzielnie ciąć stref mocowania, podgrzewać kolana, wiercić go ani zmieniać jego geometrii. Może to osłabić element, uniemożliwić prawidłowe zamocowanie i spowodować nieszczelność. Do ustawienia służą trzy fabrycznie przewidziane pozycje głębokości.

Co może powodować przeciek po zamontowaniu nowego kolana?

Najczęstsze przyczyny to podwinięta lub zabrudzona uszczelka, nieosiowe wsunięcie rury, niepełne osadzenie połączenia, uszkodzenie powierzchni uszczelniającej albo naprężenie instalacji. Po montażu trzeba skontrolować połączenie przed zakryciem zabudowy.

Czy wolny odpływ oznacza, że kolano trzeba wymienić?

Nie zawsze. Wolny odpływ może być skutkiem niedrożności dalszej części kanalizacji, nieprawidłowego spadku, zwężenia lub ciała obcego. Kolano należy wymienić, gdy jest pęknięte, trwale odkształcone, nieszczelne albo nie nadaje się do prawidłowego zamocowania.

Czy można zastosować kolano, jeśli na starej części nie widać numeru?

Jest to możliwe dopiero po potwierdzeniu zgodności na podstawie dokumentacji stelaża, jego modelu i daty produkcji, średnicy odpływu, geometrii kolana oraz sposobu mocowania. Sam podobny wygląd nie daje pewności właściwego doboru.

Jakie zdjęcia przesłać, aby sprawdzić kompatybilność?

Najlepiej przesłać jedno zdjęcie całego dolnego fragmentu stelaża oraz zbliżenia starego kolana, uchwytu, spinki, oznaczeń modułu i połączenia z rurą kanalizacyjną. Warto również podać przybliżony rok montażu stelaża.

Czy kolano jest sprzedawane na sztuki?

Tak. Jednostką sprzedaży produktu TECE 9820134 jest jedna sztuka. Dodatkowe uchwyty, spinki i redukcje należy dobrać oddzielnie, jeśli są potrzebne w danej instalacji.
