Oryginalny zestaw przyłączeniowy do WC TECE 9820214 to przedłużony komplet L-300 przeznaczony do podłączenia wiszącej miski WC. Wariant ma długość 300 mm, przyłącze odpływowe DN 90 i pozwala dopasować króćce do wymaganej głębokości montażu.

Ważna informacja o materiale: zgodnie z oficjalnymi danymi producenta model 9820214 jest wykonany z PE — polietylenu, a nie z PP. Oznaczenie PP dotyczy między innymi krótszego wariantu TECE 9820057 o długości 200 mm.

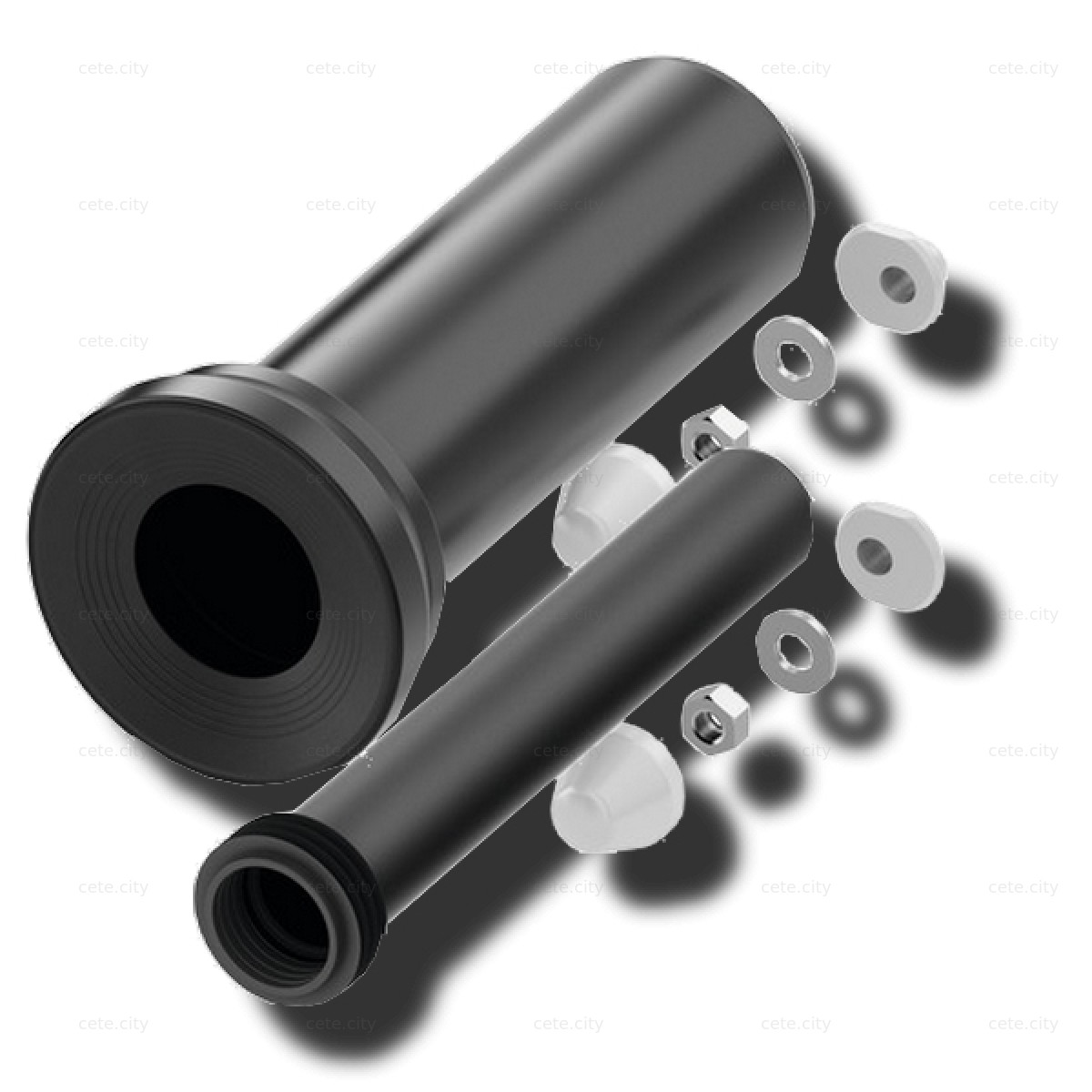

W komplecie znajdują się: króciec przyłączeniowy kolana kanalizacyjnego z uszczelką, króciec rury spłukującej z uszczelką oraz zestaw montażowy do WC z podkładkami i elementami maskującymi. Jest to więc pełny zestaw elementów potrzebnych po stronie przyłączenia i zamocowania odpowiednio dobranej ceramiki wiszącej.

Ważne przed zakupem: długość 300 mm nie jest potrzebna w każdym stelażu. W wielu modułach TECE standardowo występuje krótszy komplet 9820057 L-200. Wariant 9820214 należy wybrać wtedy, gdy pomiar rzeczywistej konfiguracji potwierdza potrzebę zastosowania elementów L-300. Sama średnica DN 90 ani nazwa systemu nie gwarantują prawidłowego doboru.

Najważniejsze zalety zestawu TECE 9820214

• Oryginalny produkt TECE — numer katalogowy 9820214 i EAN/GTIN 4027255021969.
• Przedłużony wariant L-300 — przeznaczony do konfiguracji wymagających długości 300 mm przed dopasowaniem montażowym.
• Przyłącze odpływowe DN 90 — zgodne z odpowiednio dobranym kolanem kanalizacyjnym modułu WC.
• Wykonanie z PE — materiał wariantu 9820214 potwierdzony w danych producenta.
• Uszczelki przy króćcach — elementy połączeniowe są dostarczane z właściwymi uszczelnieniami zestawu.
• Elementy montażowe w komplecie — wraz z podkładkami oraz elementami maskującymi do ceramiki wiszącej.
• Trzy długości w rodzinie produktów — 200, 300 i 400 mm pozwalają dobrać wariant do rzeczywistej geometrii zabudowy.

Parametry techniczne

Co dokładnie znajduje się w zestawie?

• króciec przyłączeniowy kolana kanalizacyjnego z uszczelką — element połączenia odpływu miski z kolanem kanalizacyjnym,
• króciec przyłączeniowy rury spłukującej z uszczelką — element doprowadzający wodę ze spłuczki do ceramiki,
• zestaw montażowy do WC — elementy służące do zamocowania odpowiednio dobranej miski wiszącej,
• podkładki i elementy maskujące — części wykończeniowe przewidziane przez producenta.

Zakres odpowiada opisowi producenta dla numeru 9820214. Oferta nie obejmuje stelaża, spłuczki, kolana odpływowego, redukcji DN 90/100 ani miski WC, o ile nie wskazano inaczej w warunkach sprzedaży.

Zastosowanie i zgodność ze stelażami TECE

Zestaw 9820214 jest przeznaczony do wiszących misek WC i odpowiednich modułów TECE z przyłączem odpływowym DN 90. Długość L-300 zapewnia większy zapas do dopasowania niż standardowy wariant 200 mm. Może być potrzebna między innymi przy większej odległości ceramiki od modułu, grubszej warstwie zabudowy albo geometrii wymagającej dłuższych elementów — każdorazowo decyduje pomiar.

W opisach handlowych zestaw jest wskazywany przy następujących modułach:

• TECEbase 9400407,
• TECEconstruct 9500393 ze spłuczką Uni,
• TECEconstruct 9300093 ze spłuczką Uni,
• TECEconstruct 9300065 ze spłuczką Octa 8 cm,
• TECEbox 9370300 ze spłuczką Uni,
• TECEbox 9370000 ze spłuczką Uni.

Lista modeli nie oznacza, że każdy z nich automatycznie wymaga kompletu L-300. W oficjalnych rozpiskach części zweryfikowanych modułów 9400407, 9500393 i 9300093 jako standardowy zestaw przyłączeniowy występuje krótszy TECE 9820057, DN 90, PP, 200 mm. W modelach 9300065, 9370300 i 9370000 również należy sprawdzić rzeczywiście zamontowany komplet, wymaganą długość i geometrię połączeń. Zestaw 9820214 jest właściwy dopiero wtedy, gdy dana konfiguracja wymaga długości 300 mm.

O doborze nie rozstrzyga sama nazwa spłuczki Uni lub Octa. Przyłączenie znajduje się pomiędzy modułem a ceramiką, dlatego należy uwzględnić jednocześnie typ stelaża, położenie kolana i rury spłukującej, grubość gotowej zabudowy oraz geometrię miski.

TECE 9820057, 9820214 czy 9820305 — który wariant wybrać?

Większa długość nie oznacza automatycznie lepszego dopasowania. Zbyt krótki element nie zapewni prawidłowej głębokości wsunięcia, a wybór zbyt długiego wariantu bez sprawdzenia geometrii może utrudnić montaż lub prowadzić do niepotrzebnej obróbki. Dobierz długość do rzeczywistych wymiarów po wykonaniu warstw wykończeniowych.

Czym różni się 9820214 L-300 od standardowego 9820057 L-200?

Najważniejsze różnice to długość i materiał. TECE 9820214 ma długość wariantu 300 mm i jest wykonany z PE. TECE 9820057 ma 200 mm i jest wykonany z PP. Oba należą do rodziny zestawów przyłączeniowych DN 90 do wiszącej ceramiki WC, jednak nie należy traktować ich jako zamienników bez pomiaru.

Jeżeli dokumentacja stelaża wskazuje 9820057 i standardowa długość pozwala zachować prawidłowe osadzenie obu króćców, zastosowanie L-300 nie daje dodatkowej korzyści. Wariant 9820214 wybiera się wtedy, gdy po uwzględnieniu zabudowy i ceramiki długość 200 mm jest niewystarczająca, a komplet 300 mm można prawidłowo dopasować zgodnie z instrukcją.

Jak prawidłowo dobrać zestaw L-300?

1. Sprawdź numer starego zestawu. Jeśli widoczne jest oznaczenie 9820214, masz najmocniejsze potwierdzenie wariantu.
2. Zidentyfikuj stelaż. Odczytaj numer modułu z etykiety lub dokumentacji — sama nazwa TECEprofil, TECEconstruct, TECEbase albo TECEbox może nie wystarczyć.
3. Potwierdź DN odpływu. W tym zestawie króciec odpływowy jest przeznaczony do przyłącza DN 90.
4. Zmierz wymaganą długość. Uwzględnij położenie kolana i rury spłukującej, gotową powierzchnię ściany oraz głębokość gniazd w ceramice.
5. Porównaj oba króćce. Sprawdź ich średnice, zakończenia, uszczelki i długość względem elementów dotychczasowych.
6. Zweryfikuj model miski. Nietypowa geometria ceramiki może zmienić wymaganą długość mimo zastosowania tego samego stelaża.
7. Dobierz wariant 200, 300 lub 400 mm. Nie wybieraj dłuższej wersji wyłącznie „na zapas” bez potwierdzenia możliwości prawidłowego skrócenia i osadzenia.

Ogólne wskazówki montażowe

Montaż należy wykonać zgodnie z instrukcją stelaża, zestawu i ceramiki. Poniższe informacje są wskazówkami ogólnymi i nie zastępują dokumentacji producenta ani wiedzy instalatora.

1. Przed cięciem wykonaj próbne dopasowanie obu króćców i potwierdź, że wariant L-300 zapewnia wystarczającą długość.
2. Zmierz osobno połączenie odpływowe i spłukujące. Nie zakładaj, że oba elementy należy skrócić o tę samą wartość.
3. Zaznacz linie cięcia zgodnie z metodą podaną w instrukcji TECE lub ceramiki.
4. Skracaj wyłącznie przewidziane do tego końce. Cięcie powinno być prostopadłe, a krawędź starannie oczyszczona i sfazowana, aby nie uszkodziła uszczelki.
5. Skontroluj czystość, stan i prawidłowe ułożenie uszczelek. Elementów z przeciętą, podwiniętą albo trwale odkształconą uszczelką nie należy montować.
6. Jeżeli instrukcja tego wymaga, zastosuj środek poślizgowy przeznaczony do połączeń sanitarnych. Nie używaj przypadkowych olejów ani smarów mineralnych.
7. Wsuń króćce osiowo na wymaganą głębokość, bez wymuszania położenia i bez bocznego naprężenia.
8. Zamocuj miskę dostarczonym zestawem montażowym, z siłą i w kolejności zalecanej przez producenta ceramiki oraz modułu.
9. Załóż elementy maskujące, a następnie wykonaj próbę spłukiwania i kontrolę szczelności obu połączeń.

Nie skracaj elementów „na oko”. Zbyt duże skrócenie może uniemożliwić uzyskanie bezpiecznej głębokości wsunięcia, natomiast zbyt długi króciec może oprzeć się wewnątrz połączenia, utrudnić dosunięcie miski albo wprowadzić naprężenie.

Najczęstsze błędy przy doborze i montażu

Wybór L-300 tylko na podstawie numeru stelaża

Ten sam model modułu może współpracować z różnymi miskami i grubościami zabudowy. Numer stelaża jest ważny, ale nie zastępuje pomiaru wymaganej długości króćców.

Uznanie DN 90 za wymiar obu rur

Oznaczenie DN 90 dotyczy części odpływowej zestawu. Króciec spłukujący jest oddzielnym elementem o innej funkcji i nie należy dobierać go na podstawie oznaczenia DN odpływu.

Pomylenie materiału PE z PP

Wariant 9820214 L-300 jest wykonany z PE. Materiał PP dotyczy krótszego zestawu 9820057 L-200. Przy identyfikacji warto kierować się pełnym numerem katalogowym, a nie wyłącznie wyglądem czarnych elementów.

Nierówne cięcie albo brak fazowania

Ostra, postrzępiona krawędź może uszkodzić lub podwinąć uszczelkę podczas wsuwania. Po skróceniu krawędź trzeba obrobić w sposób wskazany w instrukcji montażowej.

Montaż pod naprężeniem

Króćce powinny łączyć się osiowo. Dociąganie miski śrubami w celu skompensowania błędnej długości lub położenia rur może obciążyć ceramikę, uszczelki i przyłącza.

Części i warianty powiązane

• TECE 9820057 — zestaw przyłączeniowy DN 90, PP, 200 mm; krótszy wariant standardowy.
• TECE 9820305 — zestaw przyłączeniowy DN 90, PE, 400 mm; dłuższy wariant tej samej rodziny.
• TECE 9820139 — uszczelka kolana odpływowego DN 90; oddzielna część serwisowa stosowana w odpowiednim połączeniu kolana.
• TECE 9820015 — uszczelka rury spłukującej; część serwisowa dobierana do właściwego miejsca połączenia.
• TECE 9820014 — O-ring króćca przyłączeniowego; stosowany w przewidzianych dla niego konfiguracjach.

Elementy serwisowe z powyższej listy nie są potrzebne automatycznie przy każdym montażu nowego zestawu. Zestaw 9820214 zawiera własne króćce z uszczelkami. Dodatkowe uszczelnienia zamawia się wtedy, gdy wymiany wymaga również odpowiednie połączenie po stronie stelaża lub kolana.

Nie masz pewności? Pomożemy dobrać część ze zdjęcia

Prześlij zdjęcie całego stelaża lub jego etykiety, obu dotychczasowych króćców, ich zakończeń i uszczelek, połączenia odpływowego oraz tylnej części miski WC. Jeśli to możliwe, dołącz wymiary od gotowej ściany do końców przyłączy. Bezpłatnie pomożemy sprawdzić, czy potrzebujesz TECE 9820214 L-300, standardowego 9820057 L-200 czy innego wariantu.
