Oryginalny korpus z dźwigienkami TECEprofil 9820016 to mechaniczny blok uruchamiający stosowany wewnątrz wybranych spłuczek podtynkowych TECE. Element znajduje się w torze pomiędzy popychaczami przycisku a mechanizmem spustowym: utrzymuje i prowadzi dźwigienki oraz przekazuje nacisk przycisku na uruchomienie spłukiwania.

Konstrukcja obejmuje dwa tory uruchamiające wykorzystywane w konfiguracjach spłukiwania dwoma ilościami wody. Ostateczny sposób działania zależy jednak także od prawidłowo dobranego przycisku, popychaczy, mocowania oraz zaworu spustowego.

TECE 9820016 nie jest zaworem napełniającym ani kompletnym zaworem spustowym. Korpus sam nie napełnia zbiornika, nie uszczelnia odpływu i nie ustala ilości wody. Jest częścią mechanicznego układu przekazującego ruch przycisku.

Numer 9820016 został potwierdzony w oficjalnych wykazach części spłuczek Uni 1120 mm, 980 mm i 820 mm oraz kompletnej spłuczki Base. W wykazach TECE dla spłuczek Uni występuje zarówno w konfiguracji obowiązującej do marca 2021 r., jak i w konfiguracji od kwietnia 2021 r. Zmiana na montaż przycisku „easy fit” dotyczy elementów współpracujących, a nie oznacza zmiany numeru samego korpusu.

Najważniejsze zalety korpusu TECE 9820016

• Oryginalna część TECE — numer katalogowy 9820016 i EAN/GTIN 4027255006546.
• Precyzyjna funkcja serwisowa — wymiana samego bloku uruchamiającego bez kupowania kompletnej spłuczki, jeśli diagnoza potwierdza uszkodzenie korpusu lub dźwigienek.
• Mechaniczne przeniesienie nacisku — element współpracuje z popychaczami przycisku oraz mechanizmem spustowym.
• Dwa tory uruchamiające — przystosowane do pracy w układzie spłukiwania pełnego i zredukowanego, zależnie od kompletnej konfiguracji spłuczki.
• Potwierdzona zgodność katalogowa — ze spłuczkami TECE Uni 9820103, 9820101 i 9820100 oraz Base 9820466.
• Stosowanie w dwóch generacjach montażu przycisku — numer korpusu pozostaje ten sam, natomiast popychacze i elementy mocujące trzeba dobrać do wersji 2003–2020 albo „easy fit” od 2021 r.
• Dostęp serwisowy od strony przycisku — w standardowej zabudowie prace wykonuje się przez otwór rewizyjny, bez otwierania ściany.
• Możliwość doboru ze zdjęcia — pomagamy odróżnić korpus od popychaczy, mocowania, płytki maskującej i zaworu spustowego.

Parametry techniczne

Jaką funkcję pełni korpus z dźwigienkami?

TECE 9820016 jest pośrednim elementem mechanizmu uruchamiającego. Nie jest widoczny po założeniu przycisku, ale odpowiada za prawidłowe prowadzenie dwóch dźwigienek i przekazanie mechanicznego impulsu w obrębie spłuczki.

1. Użytkownik naciska odpowiednie pole przycisku spłukującego.
2. Popychacz przekazuje ruch do właściwego toru korpusu 9820016.
3. Dźwigienka korpusu zmienia i przekazuje kierunek ruchu na mechanizm uruchamiający zawór spustowy.
4. Zawór spustowy otwiera przepływ odpowiednio do konfiguracji pełnego albo zredukowanego spłukiwania.
5. Po zwolnieniu przycisku prawidłowo złożone elementy wracają do położenia spoczynkowego.

Sam korpus nie odpowiada za szczelność zaworu. Jeżeli woda stale przepływa do miski, trzeba skontrolować zawór spustowy, jego uszczelkę, gniazdo i ewentualne stałe naprężenie wywołane nieprawidłową regulacją popychaczy.

Co dokładnie znajduje się w zestawie?

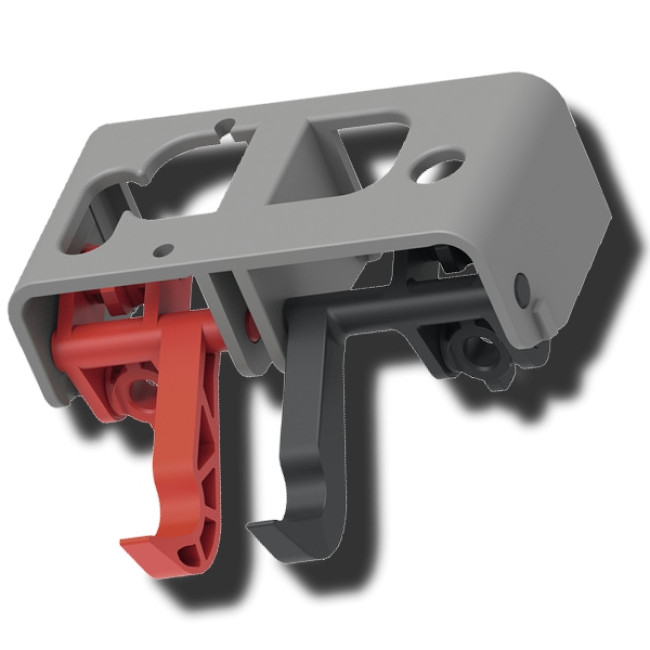

Zakres produktu odpowiada oficjalnej nazwie oraz fotografii TECE: jeden zmontowany korpus z dwiema dźwigienkami. Widoczne dźwigienki są częścią oferowanego bloku.

Zestaw 9820016 nie obejmuje:

• popychaczy przycisku 9820022 ani popychaczy „easy fit” 9820498,
• szpilek dystansowych 9820019,
• mocowania „easy fit” 9820496,
• śrub i pozostałych elementów mocowania przycisku,
• wewnętrznej płytki maskującej / ochrony przeciwbryzgowej 9820017,
• zewnętrznego przycisku spłukującego,
• kompletnego zaworu spustowego A2,
• zaworu napełniającego ani innych elementów hydraulicznych spłuczki.

Jeśli podczas demontażu okaże się, że uszkodzone są również popychacze, mocowanie albo elementy płytki maskującej, należy zamówić je oddzielnie i dobrać do generacji montażu przycisku.

Potwierdzona zgodność ze spłuczkami TECE

Najpewniejszą podstawą doboru jest numer kompletnej spłuczki. Oficjalne wykazy części TECE wskazują korpus 9820016 w czterech poniższych zbiornikach:

Wniosek: dla czterech wymienionych numerów spłuczek zgodność katalogowa korpusu 9820016 jest potwierdzona. Nie oznacza to jednak automatycznej zgodności z każdym zbiornikiem lub stelażem oznaczonym wyłącznie logo TECE.

Numer spłuczki a numer stelaża — ważne rozróżnienie

Numery 9820103, 9820101, 9820100 i 9820466 identyfikują kompletne spłuczki. Numery rozpoczynające się między innymi od 9300 lub 9400 mogą oznaczać całe stelaże wraz z ramą i wyposażeniem. Korpus dobiera się przede wszystkim do zbiornika zamontowanego w danym stelażu.

Jeżeli znasz tylko wysokość stelaża albo nazwę rodziny TECEprofil, nadal warto sprawdzić oznaczenie zbiornika i wygląd mechanizmu za przyciskiem. Ta sama wysokość montażowa może występować w różnych rodzinach i generacjach.

TECE 9820016 a system „easy fit” od 2021 roku

Korpus 9820016 nie jest mocowaniem „easy fit”. Oficjalne wykazy umieszczają korpus oraz mocowanie „easy fit” 9820496 jako dwa osobne numery. Jednocześnie numer 9820016 występuje zarówno w wykazach spłuczek Uni ważnych do marca 2021 r., jak i w wykazach obowiązujących od kwietnia 2021 r.

Daty dotyczą generacji rozwiązania montażowego. Nie należy ustalać wersji wyłącznie na podstawie daty remontu budynku. Najlepiej zdjąć przycisk, sfotografować cały otwór rewizyjny i porównać istniejące mocowanie oraz popychacze.

Kiedy wymiana korpusu może być uzasadniona?

Wymiana TECE 9820016 ma sens, gdy oględziny potwierdzają uszkodzenie właśnie tego elementu, na przykład:

• pęknięcie lub trwałe odkształcenie szarego korpusu,
• wyłamanie jednej z dźwigienek albo jej punktu obrotu,
• nadmierny luz powodujący utratę ruchu pomiędzy popychaczem a mechanizmem spustowym,
• zacinanie się dźwigienki mimo prawidłowego ustawienia i sprawnych elementów współpracujących,
• brak możliwości stabilnego zamocowania bloku w przewidzianym miejscu.

Nie każdy problem z przyciskiem oznacza uszkodzenie 9820016. Brak spłukiwania może wynikać z niewłaściwej długości popychaczy, uszkodzonego mocowania, błędnego montażu płytki, zablokowanego zaworu spustowego albo problemu z samym przyciskiem.

Objawy, które zwykle wskazują na inną część

• Spłuczka nie pobiera wody lub napełnia się bardzo wolno — sprawdź zawór napełniający, filtr, zawór odcinający i przyłącze wody.
• Woda stale przepływa do miski — sprawdź zawór spustowy, jego uszczelkę i gniazdo; upewnij się też, że popychacze nie naciskają stale na korpus.
• Przycisk jest luźny lub odstaje od ściany — skontroluj ramkę, śruby i mocowanie przycisku odpowiednie dla generacji.
• Działa tylko jedna ilość spłukiwania — sprawdź osobno oba popychacze, ich regulację, obie dźwigienki oraz właściwy tor zaworu.
• Przycisk nie wraca — przyczyną może być zakleszczony popychacz, zbyt duże napięcie regulacji, źle osadzony korpus, przycisk lub zawór.

Jak prawidłowo dobrać część?

1. Odczytaj numer starego elementu, jeśli oznaczenie jest widoczne.
2. Sprawdź numer kompletnej spłuczki — 9820103, 9820101, 9820100 albo 9820466 daje bezpośrednią podstawę katalogową.
3. Nie myl numeru stelaża z numerem zbiornika — na przykład 9300001 to stelaż, a 9820100 to spłuczka Uni 820 mm znajdująca się w jego wykazie.
4. Ustal generację mocowania przycisku — starsze rozwiązanie 2003–2020 i „easy fit” od 2021 r. wykorzystują inne elementy dodatkowe.
5. Porównaj cały kształt części — obudowę, punkty mocujące, osie i obie dźwigienki, a nie tylko ich kolory.
6. Sprawdź elementy sąsiednie — przed zakupem upewnij się, czy wymiany nie wymaga również popychacz, mocowanie albo zawór.

Producent nie podaje na publicznej karcie 9820016 wymiarów służących do doboru. Dlatego najbezpieczniej identyfikować część po numerze katalogowym, numerze spłuczki i porównaniu kompletnego mechanizmu.

Ogólne wskazówki montażowe

Montaż należy wykonać zgodnie z aktualną dokumentacją TECE dla konkretnej spłuczki i przycisku. Poniższe punkty są ogólną wskazówką serwisową i nie zastępują instrukcji producenta ani oceny instalatora.

1. Zamknij dopływ wody do spłuczki, uruchom spłukiwanie i zabezpiecz miejsce pracy.
2. Ostrożnie zdejmij przycisk, nie wyginając jego zaczepów ani ramki.
3. Przed demontażem wykonaj zdjęcie ułożenia popychaczy, mocowania i korpusu. Zapisz ustawienia długości elementów regulowanych.
4. Zdemontuj popychacze i elementy mocowania zgodnie z ich generacją. Nie mieszaj części 2003–2020 z „easy fit” bez potwierdzonego zestawu przejściowego.
5. Zwolnij zaczepy starego korpusu zgodnie z instrukcją spłuczki. Nie używaj nadmiernej siły i nie podważaj zbiornika.
6. Skontroluj miejsce osadzenia, mechanizm zaworu spustowego oraz punkty współpracy obu dźwigienek.
7. Osadź nowy korpus 9820016 w prawidłowej orientacji. Upewnij się, że jest stabilny, a dźwigienki poruszają się swobodnie.
8. Zamontuj właściwe popychacze i mocowanie przycisku. Wyreguluj je według instrukcji, bez stałego dociskania mechanizmu w położeniu spoczynkowym.
9. Przed zamknięciem otworu kilkakrotnie sprawdź ruch obu torów uruchamiających oraz ich swobodny powrót.
10. Otwórz dopływ wody, poczekaj na napełnienie i wykonaj próby obu ilości spłukiwania. Sprawdź powrót przycisku oraz brak ciągłego przepływu do miski.

Nie reguluj popychaczy „na docisk”. Zbyt długa regulacja może utrzymywać dźwigienkę w pozycji częściowo uruchomionej, utrudniać powrót przycisku lub powodować niedomykanie zaworu spustowego.

Najczęstsze błędy przy doborze i montażu

Pomylenie korpusu z zaworem spustowym

9820016 przekazuje ruch, natomiast zawór spustowy otwiera i zamyka przepływ wody. Wymiana korpusu nie naprawi zużytej uszczelki zaworu ani uszkodzonego gniazda.

Założenie, że „easy fit” znajduje się w komplecie

Mocowanie „easy fit” ma oddzielny numer 9820496, a popychacze „easy fit” numer 9820498. Nie są częścią zestawu 9820016.

Dobór wyłącznie po numerze stelaża

Numer całego modułu może prowadzić do numeru zbiornika, ale nie jest z nim tożsamy. Przy serwisie mechanizmu warto potwierdzić spłuczkę oraz generację elementów za przyciskiem.

Mieszanie popychaczy z dwóch generacji

Popychacze 9820022 dotyczą rozwiązania 2003–2020, a 9820498 systemu „easy fit” od 2021 r. Podobna funkcja nie oznacza identycznego sposobu montażu.

Wymiana korpusu bez diagnozy zaworu

Jeżeli woda przecieka do miski albo zawór nie wraca, trzeba sprawdzić również jego uszczelkę, gniazdo i mechanizm. Korpus nie jest elementem uszczelniającym.

Brak próby przed założeniem przycisku

Po montażu trzeba najpierw ręcznie sprawdzić swobodę obu torów, a następnie wykonać próbę z przyciskiem. Pozwala to wykryć błędną regulację bez ponownego demontażu całego zestawu.

Części powiązane

• TECE 9820022 — popychacze przycisku, 2003–2020; oddzielny komplet do starszej generacji montażu.
• TECE 9820498 — popychacze „easy fit”, od 2021 r.; dobierane do nowszego systemu montażu.
• TECE 9820496 — mocowanie „easy fit”, od 2021 r.; nie jest częścią korpusu 9820016.
• TECE 9820019 — szpilki dystansowe 2003–2020; oddzielne elementy starszego systemu.
• TECE 9820017 — płytka maskująca z blokadą; wewnętrzna część otworu rewizyjnego, odrębna od korpusu i zewnętrznego przycisku.
• TECE 9820223 — zawór spustowy A2; osobna część hydrauliczna wymieniona w oficjalnych wykazach wskazanych spłuczek.

Uwaga dotycząca zaworów: numeru 9820716 nie należy traktować jako automatycznego następcy ani bezpośredniego zamiennika 9820223 bez sprawdzenia właściwego modelu spłuczki i zgodności całej konfiguracji.

Nie masz pewności? Pomożemy dobrać część ze zdjęcia

Zdejmij przycisk i prześlij wyraźne zdjęcie całego otworu rewizyjnego, zbliżenie korpusu z dźwigienkami, popychaczy i mocowania, zdjęcie tylnej strony przycisku oraz każde widoczne oznaczenie zbiornika lub starej części. Jeśli element jest już wymontowany, sfotografuj go z przodu, z boku i od strony punktów mocujących.

Bezpłatnie pomożemy sprawdzić, czy potrzebujesz korpusu TECE 9820016 oraz które popychacze i mocowanie odpowiadają Twojej generacji.

Skontaktuj się z nami: 726 025 080, 515 080 025 lub multimal@gmail.com.

Najczęstsze pytania

Czym jest TECE 9820016?

To oryginalny korpus z dźwigienkami, czyli mechaniczny blok uruchamiający stosowany w wybranych spłuczkach podtynkowych TECE.

Jaki jest EAN produktu?

EAN/GTIN korpusu TECE 9820016 to 4027255006546.

Do czego służą dwie dźwigienki?

Tworzą dwa tory mechanicznego uruchamiania wykorzystywane w konfiguracji spłukiwania pełnego i zredukowanego. Prawidłowe działanie wymaga także odpowiedniego przycisku, popychaczy i zaworu spustowego.

Czy w zestawie jest cały element widoczny na zdjęciu?

Tak. Zakres obejmuje jeden zmontowany korpus z dwiema zamontowanymi dźwigienkami, zgodny z fotografią produktu.

Czy popychacze są w komplecie?

Nie. Popychacze 9820022 dla systemu 2003–2020 i popychacze „easy fit” 9820498 od 2021 r. są oddzielnymi częściami.

Czy mocowanie „easy fit” 9820496 jest w komplecie?

Nie. 9820496 to osobny element montażu przycisku. Korpus 9820016 nie jest mocowaniem „easy fit”.

Czy płytka maskująca 9820017 i przycisk są w zestawie?

Nie. Wewnętrzna płytka maskująca 9820017, zewnętrzny przycisk oraz jego materiały montażowe są oddzielnymi elementami.

Czy TECE 9820016 jest zaworem spustowym?

Nie. Korpus jedynie przekazuje ruch do mechanizmu. Zawór spustowy jest osobną częścią odpowiadającą za otwieranie i zamykanie przepływu wody.

Czy jest to zawór napełniający?

Nie. Zawór napełniający odpowiada za ponowne napełnienie zbiornika i nie wchodzi w zakres produktu 9820016.

Czy korpus pasuje do spłuczki Uni 1120 mm 9820103?

Tak. Oficjalne wykazy TECE wskazują 9820016 w spłuczce Uni 1120 mm 9820103 zarówno dla konfiguracji sprzed zmiany, jak i od kwietnia 2021 r.

Czy korpus pasuje do spłuczki Uni 980 mm 9820101?

Tak. Numer 9820016 znajduje się w oficjalnych wykazach części spłuczki Uni 980 mm 9820101.

Czy korpus pasuje do spłuczki Uni 820 mm 9820100?

Tak. Numer 9820016 jest oficjalnie wymieniony w wykazach części spłuczki Uni 820 mm 9820100.

Czy korpus pasuje do spłuczki Base 9820466?

Tak. W oficjalnym wykazie kompletnej spłuczki Base 9820466 korpus 9820016 występuje jako pozycja 4.

Czy TECE 9820016 pasuje do stelaża 9300001?

Stelaż 9300001 ma w oficjalnym wykazie spłuczkę Uni 820 mm 9820100, a jej rozpiska zawiera korpus 9820016. Należy pamiętać, że 9300001 jest numerem stelaża, a 9820100 numerem spłuczki.

Czy TECE 9820016 pasuje do stelaża 9300022?

Stelaż 9300022 wykorzystuje spłuczkę Uni 980 mm 9820101. Korpus 9820016 jest wymieniony w oficjalnym wykazie części tego zbiornika.

Czy korpus pasuje do TECEbase 9400407?

Tak. Stelaż 9400407 zawiera kompletną spłuczkę Base 9820466, której wykaz części obejmuje 9820016. Stelaż wykorzystuje montaż przycisku „easy fit”, ale mocowanie i popychacze nie są częścią oferowanego korpusu.

Czy korpus pasuje do starszego TECEbase 9400007?

Oficjalny wykaz wycofanego stelaża 9400007 wskazuje kompletną spłuczkę Base 9820466, a jej rozpiska zawiera 9820016. Przy zamówieniu elementów montażu przycisku trzeba dodatkowo ustalić generację istniejącej instalacji.

Czy ten sam korpus stosuje się przed i po wprowadzeniu „easy fit”?

Dla spłuczek Uni 9820103, 9820101 i 9820100 oficjalne wykazy obowiązujące do marca 2021 r. oraz od kwietnia 2021 r. podają ten sam numer korpusu 9820016. Zmieniają się natomiast elementy mocowania i popychacze.

Czym różnią się 9820016 i 9820496?

9820016 to korpus z dźwigienkami przekazujący ruch, a 9820496 to oddzielne mocowanie przycisku w systemie „easy fit” od 2021 r.

Jak rozpoznać uszkodzenie korpusu?

Typowe widoczne uszkodzenia to pęknięty korpus, wyłamana dźwigienka, uszkodzona oś, trwałe odkształcenie albo nadmierny luz. Przed wymianą trzeba wykluczyć złą regulację popychaczy i usterkę zaworu.

Czy wymiana korpusu zatrzyma wodę stale cieknącą do miski?

Nie zawsze. Najczęściej należy wtedy sprawdzić zawór spustowy, jego uszczelkę i gniazdo. Korpus nie uszczelnia odpływu, choć źle wyregulowane popychacze mogą przez niego stale naciskać na zawór.

Co sprawdzić, gdy działa tylko jeden przycisk?

Sprawdź właściwy popychacz, jego długość i osadzenie, odpowiadającą mu dźwigienkę korpusu oraz tor uruchamiający zaworu. Nie wymieniaj korpusu, dopóki nie zostanie wskazane miejsce utraty ruchu.

Czy wymiana wymaga rozkuwania ściany?

W typowej instalacji część serwisuje się przez otwór rewizyjny po zdjęciu przycisku. Zakres dostępu zależy jednak od konkretnej zabudowy oraz prawidłowego wykonania otworu.

Czy przed wymianą trzeba zamknąć wodę?

Takie zabezpieczenie jest zalecane. Zamknięcie dopływu i opróżnienie dostępnej części zbiornika ogranicza ryzyko przypadkowego uruchomienia lub zalania podczas pracy przy otwartym otworze rewizyjnym.

Czy 9820716 jest automatycznym zamiennikiem zaworu 9820223?

Nie należy przyjmować tego bez weryfikacji. 9820716 nie powinien być przedstawiany jako automatyczny następca 9820223 bez potwierdzenia modelu spłuczki i zgodności całego mechanizmu.

Jakie zdjęcia wysłać do sprawdzenia?

Najlepiej przesłać cały otwór rewizyjny po zdjęciu przycisku, zbliżenie korpusu, mocowania i popychaczy, tył przycisku, oznaczenie zbiornika oraz starą część z kilku stron. Na tej podstawie łatwiej odróżnić generację i wskazać brakujące elementy.
